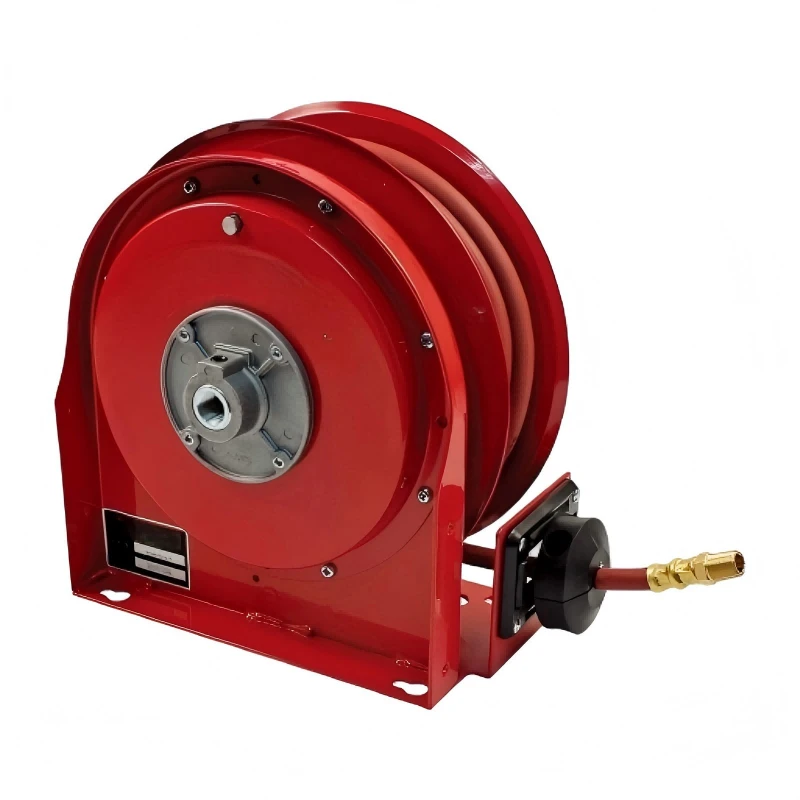

De Medium Industrial Spring Reel is een veer-aangedreven oplossing voor slangbeheer, ontworpen voor industriële en commerciële werkruimtes waar slangen herhaaldelijk moeten worden verlengd, gebruikt en geretourneerd. De haspel slaat de slang op een roterende trommel op en maakt gebruik van een mechanisch veermechanisme om het automatisch terugtrekken te ondersteunen nadat de slang is losgelaten.
Vergeleken met gewone handmatige slanghouders zorgt een veer-aangedreven haspel voor gecontroleerde slanginzet en automatische opslag. Het kan worden geïnstalleerd op muren, apparatuurframes, benzinestations, werkvoertuigen of andere geschikte constructies, afhankelijk van de geselecteerde montageconfiguratie.
Het middelzware- ontwerp is bedoeld voor toepassingen die een robuustere constructie vereisen dan lichte- slangopslag, terwijl ze toch compact genoeg blijven voor normaal gebruik in de werkplaats en apparatuur.
Veer-aangedreven terugtrekking voor herhaaldelijk gebruik van de slang
De kernfunctie van de haspel is het controleren van het uit- en intrekken van de slang.
Wanneer de operator de slang van de haspel trekt, draait de trommel en slaat de interne veer mechanische energie op. Wanneer de slang wordt losgelaten, helpt de veer de trommel terug te draaien naar zijn opslagpositie.
Dit werkingsprincipe zorgt voor:
- Automatische slangretour
- Gecontroleerde opslag van slangen
- Minder handmatig oprollen
- Snellere implementatie tussen werkstations
- Minder losse slang rond het werkgebied
Voor toepassingen waarbij operators tijdens een dienst herhaaldelijk dezelfde slang gebruiken, kan het veer-aangedreven terugtrekken het hanteren van de slang vereenvoudigen en een beter georganiseerde werkplek behouden.
Middelzware-industriële constructie
Een middelgrote industriële veerhaspel is ontworpen voor toepassingen die een balans vereisen tussen structurele sterkte, slangcapaciteit en installatiegrootte.
Het haspelsamenstel omvat normaal gesproken een stalen of composietframe, roterende trommel, veermotor, draaibare verbinding, slanggeleider en montagestructuur. Elk onderdeel vervult een specifieke functie in het slangmanagementsysteem.
De trommel zorgt voor het wikkeloppervlak van de slang en bepaalt de beschikbare slangcapaciteit.
De veermotor levert de terugtrekkracht die nodig is om de slang na gebruik terug te brengen.
Het frame ondersteunt het roterende geheel en brengt bedrijfsbelastingen over naar de montagestructuur.
De wartel verbindt de stationaire toevoerleiding met de roterende haspel, waardoor de trommel kan draaien terwijl de vloeistof- of luchtverbinding behouden blijft.
De geleider regelt het slangtraject tijdens het uit- en intrekken en helpt de slang over de haspel te verdelen.
Ontworpen voor industriële werkgebieden
De Medium Industrial Spring Reel kan overal worden gebruikt waar slangen herhaaldelijk moeten worden benaderd vanaf een vast toevoerpunt.
Typische toepassingen zijn onder meer:
- Productie werkplaatsen
- Onderhoudsruimten voor apparatuur
- Autoservicefaciliteiten
- Reparatiestations voor machines
- Industriële reinigingsruimtes
- Assemblage- en productielijnen
- Servicevoertuigen
- Nuts- en onderhoudsstations
De feitelijke slang- en haspelconfiguratie moet worden geselecteerd op basis van het werkmedium, de druk, de slangafmetingen, de temperatuur en de installatieomgeving.
Gecontroleerde slanginzet
Een losse slang kan onnodige obstakels rond apparatuur en werkplekken veroorzaken. Een haspel biedt een gedefinieerde opslagpositie, terwijl de operator alleen de benodigde lengte kan uittrekken.
Het bedieningsproces is eenvoudig:
Deze opstelling is met name handig voor vaste werkstations waar dezelfde slang op meerdere punten rond de machine of het servicegebied wordt gebruikt.
De haspel kan dichtbij de toevoeraansluiting worden geplaatst, terwijl de werkslang zich richting de operator uitstrekt.
Flexibele montage voor industriële apparatuur
Middelgrote industriële veerhaspels kunnen worden geconfigureerd voor verschillende installatieposities, afhankelijk van de haspelstructuur.
Veel voorkomende montagevoorzieningen zijn onder meer:
De montageconstructie moet in staat zijn de haspel en de mechanische belastingen die worden gegenereerd tijdens het uit- en intrekken van de slang te ondersteunen.
Slang- en mediumselectie
Het haspellichaam is slechts een onderdeel van het complete slangtoevoersysteem. Het slang- en vloeistofpad moeten worden geselecteerd op basis van het beoogde medium.
Afhankelijk van de specifieke configuratie kunnen industriële veerhaspels worden gebruikt bij toepassingen waarbij:
- Gecomprimeerde lucht
- Water
- Hydraulische of smeervloeistoffen
- Reinigingsvloeistoffen
- Vet
- Andere compatibele industriële media
Het slangmateriaal, de wartel, afdichtingen, fittingen en haspeldruk moeten allemaal compatibel zijn met het werkmedium.
Een slang die is ontworpen voor perslucht mag bijvoorbeeld niet automatisch worden gebruikt voor hydraulische vloeistof, simpelweg omdat de slangafmetingen vergelijkbaar zijn.
Veerspanning en slangcapaciteit
De veerkracht moet worden afgestemd op de slang die wordt geïnstalleerd.
Een langere of zwaardere slang vereist een andere trekkracht dan een kortere, lichtere slang. De slangdiameter, slangconstructie, lengte en inbouwpositie kunnen daarom van invloed zijn op de juiste haspelconfiguratie.
Een goed afgestemd veermechanisme moet voldoende kracht leveren om de slang terug te trekken, terwijl overmatige spanning tijdens normaal gebruik wordt vermeden.
Voor aangepaste configuraties moeten de vereiste slanglengte, buitendiameter, gewicht en installatierichting worden bevestigd voordat de veerhaspel wordt geselecteerd.
Toepassingen voor industrieel slangbeheer
In productiefaciliteiten kan een veerhaspel perslucht- of andere nutsslangen leveren op aangewezen bedieningsstations, terwijl ongebruikte slangen worden bewaard.
De haspel kan worden geïnstalleerd in de buurt van serviceruimtes waar slangen herhaaldelijk naar voertuigen of apparatuur worden verlengd.
Onderhoudsteams kunnen de haspel gebruiken om serviceslangen georganiseerd rond machines en reparatiegebieden te houden.
Waar compatibele slang- en haspelcomponenten worden geselecteerd, kunnen veerhaspels zorgen voor gecontroleerde slanginzet voor reinigingswerkzaamheden.
Er kan een geschikte haspelconfiguratie worden geïnstalleerd op serviceapparatuur waarbij de slang veilig moet worden opgeborgen tijdens transport en moet worden uitgetrokken tijdens veldwerk.
Selectiegids voor middelgrote industriële veerhaspels
De juiste haspel moet worden geselecteerd op basis van de volledige toepassing en niet alleen op basis van de haspelgrootte.
| Selectieparameter | Wat te bevestigen |
|---|---|
| Werkend medium | Lucht, water, olie, vet of een andere compatibele vloeistof |
| Slanglengte | Vereiste werkafstand |
| Slang-ID | Vereiste doorstroomcapaciteit |
| Slang buitendiameter | Opslagcapaciteit voor haspels |
| Maximale druk | Toepassingsdruk en componentbeoordelingen |
| Slang gewicht | Vereiste terugtrekkracht van de veer |
| Verbinding | Inlaat- en uitlaatdraad/fittingspecificatie |
| Montagepositie | Wand, plafond, apparatuur, voertuig, etc. |
| Werktemperatuur | Temperatuurbereik van slangen en componenten |
| Omgeving | Binnen, buiten, nat, stoffig, corrosief, enz. |
| Intrekking | Lente-gedreven automatisch rendement |
| Materiaal | Volgens mechanische en milieuvereisten |
Met deze informatie kunnen de haspel, de slang, het veermechanisme en de vloeistofaansluitingen als één werkend geheel op elkaar worden afgestemd.
Onderhoud van een veer-aangedreven industriële haspel
Routine-inspectie draagt bij aan een betrouwbare werking van de haspel.
De slang moet worden gecontroleerd op insnijdingen, slijtage, vervorming, lekkage en overmatig buigen. Verbindingen moeten ook worden geïnspecteerd op tekenen van lekkage of mechanische schade.
Als de slang niet normaal oprolt, moeten het veermechanisme en de haspel worden gecontroleerd.
Er moet bijzondere aandacht worden besteed aan:
- Staat van de slang
- Draaibare aansluiting
- Bevestigingsbouten
- Slanggeleider
- Terugtrekking van de lente
- Rotatie van de haspel
- Vloeistof- of luchtlekkage
- Corrosie
- Abnormaal geluid tijdens bedrijf
De onderhoudsvereisten zijn afhankelijk van de haspelconstructie en de gebruiksomgeving.
Aangepaste middelgrote industriële veerhaspel
Industriële toepassingen vereisen vaak verschillende slangcapaciteiten en montagemogelijkheden. De haspel kan daardoor worden geconfigureerd volgens de beoogde werkomstandigheden.
Maatwerk kan het volgende omvatten:
- Slang lengte
- Slang-ID
- Slang buitendiameter
- Werkdruk
- Inlaataansluiting
- Uitlaataansluiting
- Materiaal slang
- Materiaal van de haspel
- Montagebeugel
- Lente configuratie
- Oppervlaktebehandeling
- Slanggeleideropstelling
- Kleur en etikettering
- OEM-vereisten
Voor een nauwkeurige configuratie geeft u de slangspecificatie en toepassingsomstandigheden op, in plaats van de haspel alleen te selecteren op basis van de vereiste slanglengte.
Technische specificatie
| Parameter | Specificatie |
|---|---|
| Producttype | Middelgrote industriële veerhaspel |
| Aandrijvingstype | Lente-gedreven |
| Intrekking | Automatische veerretour |
| Slanglengte | Volgens geselecteerd model |
| Slang-ID | Volgens geselecteerd model |
| Slang buitendiameter | Volgens geselecteerd model |
| Maximale druk | Afhankelijk van slang/haspelconfiguratie |
| Werkend medium | Afhankelijk van de compatibiliteit van slangen en vloeistof-paden |
| Inlaataansluiting | Volgens geselecteerde configuratie |
| Uitgangsaansluiting | Volgens geselecteerde configuratie |
| Montage | Wand / Uitrusting / Plafond / Voertuig* |
| Materiaal spoel | Volgens geselecteerd model |
| Slangmateriaal | Volgens toepassing |
| Maatwerk | Beschikbaar |
*Afhankelijk van de specifieke molenstructuur en montagebeugel.
Waarom kiezen voor een middelgrote industriële veerhaspel?
Het veermechanisme stuurt de slang na gebruik terug naar de haspel, waardoor handmatig oprollen wordt verminderd.
De haspel biedt een praktisch evenwicht tussen compacte installatie en de structurele vereisten van regulier industrieel gebruik.
De slang blijft op de haspel gewikkeld wanneer deze niet wordt gebruikt, waardoor losse slangen rond de werkplek worden verminderd.
Afhankelijk van de configuratie kan de haspel worden gemonteerd op muren, apparatuur, bovengrondse constructies of mobiele platforms.
Afhankelijk van de toepassing kunnen slanglengte, diameter, aansluitingen en materiaal worden geselecteerd.
Door een veer-aangedreven terugtrekking is vooral handig wanneer operators tijdens het dagelijkse werk herhaaldelijk dezelfde slang uittrekken en terugbrengen.
Veelgestelde vragen
Wat is een middelgrote industriële veerhaspel?
Een middelgrote industriële veerhaspel is een veer-aangedreven slanghaspel die is ontworpen voor normaal industrieel of commercieel gebruik. Het bergt de slang op en ondersteunt automatisch het terugtrekken ervan na gebruik.
Wat is het verschil tussen een veerhaspel en een handmatige slanghaspel?
Een veerhaspel maakt gebruik van een mechanische veer om het automatisch terugtrekken van de slang te ondersteunen, terwijl bij een handmatige haspel de operator de slang terug op de trommel moet winden.
Waar kan een middelgrote industriële veerhaspel worden geïnstalleerd?
Afhankelijk van de constructie kan het worden geïnstalleerd op muren, apparatuurframes, plafonds, benzinestations of mobiele apparatuur.
Welke slang kan worden gebruikt met een veerhaspel?
De slang moet overeenkomen met de capaciteit van de haspel, de drukwaarde, de aansluitspecificatie, het werkmedium, de temperatuur en de terugtrekkracht.
Kan de haspel met verschillende slanglengtes geleverd worden?
Ja. De slangcapaciteit wordt normaal gesproken geselecteerd op basis van het haspelmodel en het vereiste werkbereik.
Kan een middelgrote industriële veerhaspel op maat worden gemaakt?
Ja. Slangafmetingen, aansluitingen, montageconfiguratie, materialen en andere specificaties kunnen worden geconfigureerd voor specifieke industriële toepassingen.
