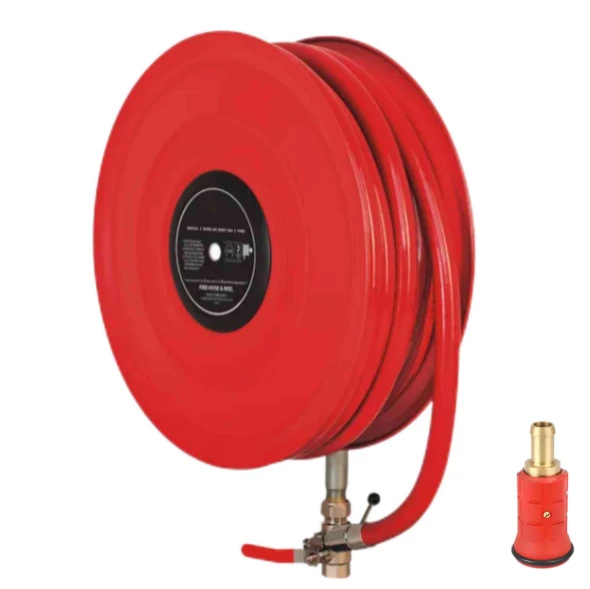

Ontwerpkenmerken van de vaste pijpbrandslanghaspel
Ontwerp voor vaste pijpleidingverbindingen
De vaste inlaatstructuur is rechtstreeks verbonden met het brandwatertoevoersysteem van het gebouw via een vaste pijp van 1 inch BSP, waardoor er minder slangaansluitcomponenten nodig zijn en een stabiele installatiemethode voor permanente brandbeveiligingssystemen wordt geboden.
Dit ontwerp is geschikt voor locaties waar de slanghaspelpositie vast blijft en een eenvoudige aansluitlay-out vereist is.
Twee slangconfiguratieopties
De haspel is verkrijgbaar met verschillende slangmaten om aan verschillende waterafvoervereisten te voldoen:
19 mm × 30 m slang
25 mm × 30 m slang
De slanglengte biedt voldoende dekkingsafstand voor brandbestrijdingstoepassingen binnenshuis, terwijl de compacte haspelstructuur behouden blijft.
Druk- en waterstroomprestaties
De productspecificaties omvatten:
Maximale werkdruk: 12 bar
Testdruk: 18 bar
Mondstukopening: 6 mm / 7 mm
Minimaal debiet: 34 l/min @ 4 bar (19 mm slangmodel)
44 l/min @ 4 bar (25 mm slangmodel)
De standaard mondstukopties omvatten een messing straal-/sproeimondstuk en een nylon straal-/sproeimondstuk, waardoor selectie mogelijk is op basis van de waterafvoervereisten.
Compacte installatiestructuur
De haspel maakt gebruik van een vast montageontwerp met compacte afmetingen:
XH-FF-06-04a: 235 mm × 550 mm × 160 mm
XH-FF-06-04b: 265 mm × 585 mm × 190 mm
De compacte structuur helpt de installatieruimte in brandkasten, gangen en aan de muur-gemonteerde locaties te optimaliseren.
Technische gegevens van de vaste brandslanghaspel
| Model | XH-FF-06-04a | XH-FF-06-04b |
|---|---|---|
| Schijfdiameter | 550 mm / 585 mm | 550 mm / 585 mm |
| Inlaataansluiting | Vaste pijp 1" BSP | Vaste pijp 1" BSP |
| Slangmaat | 19 mm × 30 m | 25 mm × 30 m |
| Afmeting (A×B×C) | 235 × 550 × 160 mm | 265×585×190 mm |
| Maximale werkdruk | 12 bar | 12 bar |
| Testdruk | 18 bar | 18 bar |
| Mondstuktype | Messing of nylon straal-/sproeimondstuk | Messing of nylon straal-/sproeimondstuk |
| Mondstukopening | 6 mm | 7 mm |
| Minimale stroomsnelheid @ 4 bar | 34 l/min | 44 l/min |
| Drumafwerking | RAL 3000 Vlamrode epoxy-polyester poedercoating | |
Installatieomgevingen
De slanghaspel met vaste installatie is ontworpen voor gebouwen en faciliteiten die permanente toegang tot brandslangen vereisen. Typische toepassingen zijn onder meer:
Commerciële gebouwen
Industriële faciliteiten
Magazijnen
Parkeerstructuren
Openbare gebouwen
Brandbeveiligingskamers
Het vaste pijpverbindingsontwerp maakt integratie met bestaande bluswaterleidingsystemen mogelijk, waardoor het geschikt is voor nieuwbouwprojecten en upgrades van brandbeveiligingssystemen.
Productie en aanpassing van Xinhao-brandslanghaspels
Ningbo Xinhao Firefighting Equipment Co., Ltd. biedt productieoplossingen voor distributeurs van brandbeveiligingsapparatuur, aannemers en technische leveranciers. Aanpassingsopties omvatten:
Selectie van slanglengte
Configuratie slangdiameter
Messing of nylon mondstukopties
Maatwerk van productverpakkingen
Project-gebaseerde specificatieaanpassing
Het productieproces omvat de productie van metalen onderdelen, de assemblage van vaten, oppervlaktecoating, druktesten en eindinspectie.
Inspectieproces van brandslanghaspels
es-inspectieprocedures tijdens de productie, waaronder:
Inspectie van grondstoffen
Controle van de afmetingen van componenten
Montage-inspectie
Testen van de waterdruk
Inspectie van oppervlaktecoatings
De fabriek volgt de kwaliteitsmanagementvereisten van ISO9001:2015 om consistente productspecificaties voor batchproductie te behouden.
Veelgestelde vragen
1. Hoe kan de vaste slanghaspel in een brandbeveiligingssysteem worden geïntegreerd?
De haspel is ontworpen met een 1" BSP vaste leidingaansluiting, waardoor aansluiting op bestaande bluswaterleidingen mogelijk is. De haspel kan worden geïnstalleerd in nieuwbouwprojecten of worden gebruikt voor upgrades van brandbeveiligingssystemen.
2. Welke configuraties kunnen voor verschillende projecten worden geleverd?
Ningbo Xinhao ondersteunt verschillende slangconfiguraties, waaronder opties van 19 mm x 30 m en 25 mm x 30 m. Slangspecificaties, mondstukkeuze en aansluitvereisten kunnen worden aangepast aan de projectbehoeften.
3. Welke druktesten worden vóór verzending uitgevoerd?
Elke unit wordt vóór levering getest op 18 bar. De standaard maximale werkdruk is 12 bar om de drukweerstand en operationele stabiliteit te verifiëren.
4. Kan Xinhao op maat gemaakte slanghaspeloplossingen bieden voor OEM-projecten?
Ja. Xinhao ondersteunt OEM- en projectaanpassingen, inclusief productspecificaties, slangconfiguraties, mondstukopties, oppervlakteafwerking, etikettering en verpakkingsvereisten.
5. Welke kwaliteitscontroles zijn inbegrepen tijdens de productie?
Het productieproces omvat materiaalinspectie, controles van de componentassemblage, structurele inspectie, druktesten en verificatie van het eindproduct vóór verzending.
Start uw brandslanghaspelproject
Ningbo Xinhao Firefighting Equipment Co., Ltd. levert brandbeveiligingsapparatuur voor vaste installatie voor distributeurs, aannemers en technische projecten. Met configureerbare slangmaten, mondstukopties en productieondersteuning helpen we klanten bij het ontwikkelen van geschikte slanghaspeloplossingen op basis van de gebouwindeling en de brandveiligheidseisen.
